Trong xu hướng đô thị hóa và phát triển các tòa nhà thông minh, việc quản lý vận hành hiệu quả, tiết kiệm năng lượng và đảm bảo an toàn trở thành yêu cầu cốt lõi. Hệ thống quản lý tòa nhà – BMS (Building Management System) ra đời như một giải pháp trung tâm giúp giám sát, điều khiển và tối ưu toàn bộ hệ thống kỹ thuật trong tòa nhà.

BMS là nền tảng tích hợp nhiều công nghệ như IoT, tự động hóa, điều khiển lập trình (PLC/DDC) và phân tích dữ liệu, cho phép quản lý tập trung các hệ thống như HVAC (điều hòa không khí), chiếu sáng, điện, nước, an ninh và phòng cháy chữa cháy.

1. Tổng quan giải pháp

Sản phẩm “Sơ đồ cấu trúc hệ thống quản lý tòa nhà (BMS)” mô tả kiến trúc tổng thể của một hệ thống điều khiển thông minh, nơi tất cả các thiết bị trong tòa nhà được kết nối và vận hành đồng bộ.

Giải pháp được xây dựng dựa trên 3 lớp kiến trúc chính:

Lớp giám sát & quản lý trung tâm
Lớp điều khiển tự động
Lớp thiết bị hiện trường

Ba lớp này liên kết chặt chẽ, tạo thành một hệ sinh thái vận hành thông minh, cho phép kiểm soát toàn bộ tòa nhà theo thời gian thực.

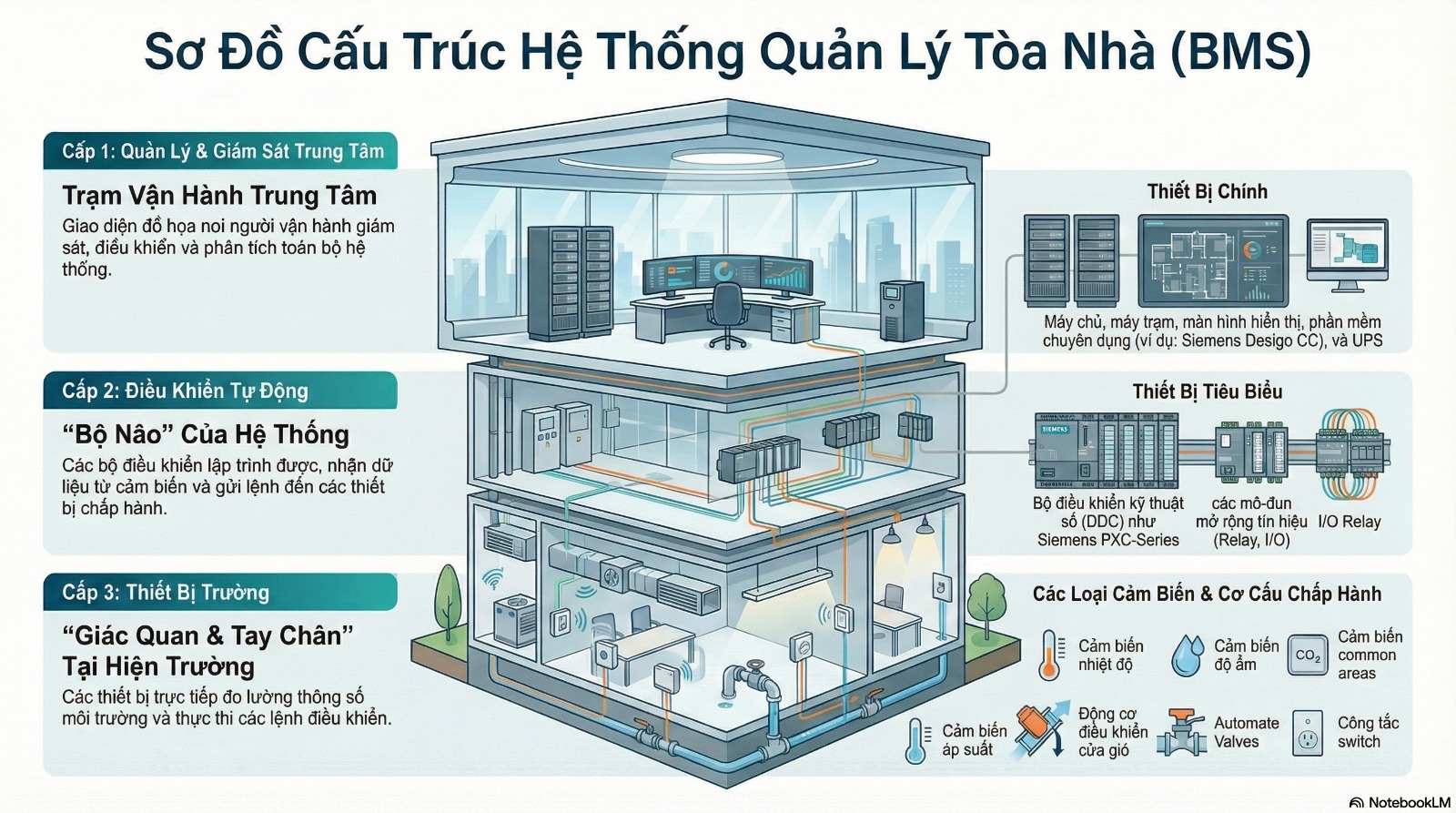

2. Cấu trúc hệ thống BMS

Cấp 1: Quản lý & giám sát trung tâm

Là trung tâm điều hành của toàn bộ hệ thống
Sử dụng giao diện đồ họa (HMI/SCADA) để giám sát và điều khiển
Tích hợp máy chủ, máy trạm, phần mềm chuyên dụng (ví dụ: Siemens Desigo CC)

Cho phép người vận hành:

Theo dõi trạng thái toàn bộ tòa nhà theo thời gian thực
Cảnh báo sự cố ngay lập tức
Phân tích dữ liệu và đưa ra quyết định nhanh chóng

Cấp 2: Điều khiển tự động – “Bộ não hệ thống”

Bao gồm các bộ điều khiển như DDC/PLC
Nhận dữ liệu từ cảm biến và gửi lệnh đến thiết bị chấp hành
Thực hiện các logic điều khiển tự động

Ví dụ:

Tự động điều chỉnh nhiệt độ theo số lượng người
Tối ưu hoạt động hệ thống HVAC theo thời gian sử dụng
Điều khiển chiếu sáng theo lịch hoặc cảm biến

=> Đây là lớp giúp hệ thống vận hành tự động, chính xác và liên tục

Cấp 3: Thiết bị hiện trường – “Giác quan & tay chân”

Bao gồm cảm biến và thiết bị chấp hành trực tiếp tại hiện trường

Cảm biến:

Nhiệt độ, độ ẩm
CO₂ (chất lượng không khí)
Áp suất
Cảm biến hiện diện

Thiết bị chấp hành:

Van điều khiển (valves)
Động cơ cửa gió
Công tắc, relay
Hệ thống HVAC, chiếu sáng

Đây là nơi thu thập dữ liệu thực tế và thực thi lệnh điều khiển

3. Nguyên lý vận hành hệ thống

Quy trình hoạt động của BMS có thể tóm tắt như sau:

Cảm biến thu thập dữ liệu từ môi trường (nhiệt độ, độ ẩm, CO₂…)
Bộ điều khiển (DDC/PLC) xử lý dữ liệu và đưa ra quyết định
Thiết bị chấp hành thực hiện điều chỉnh (bật/tắt, tăng/giảm)
Hệ thống trung tâm giám sát, lưu trữ và phân tích dữ liệu
Tối ưu vận hành thông qua cảnh báo, báo cáo và điều chỉnh tự động

=> Tất cả diễn ra theo thời gian thực, tạo thành một vòng lặp điều khiển khép kín

4. Giá trị và lợi ích nổi bật

Tiết kiệm năng lượng

Tối ưu vận hành HVAC và chiếu sáng
Giảm tiêu thụ điện năng lên đến 20 - 30%

Tăng hiệu quả vận hành

Giảm sự phụ thuộc vào con người
Tự động hóa các quy trình lặp lại

Nâng cao an toàn & комфорт

Giám sát liên tục hệ thống điện, cháy nổ
Cải thiện chất lượng không khí và môi trường sống

Quản lý tập trung & minh bạch

Dữ liệu được lưu trữ và phân tích tập trung
Hỗ trợ ra quyết định nhanh và chính xác

5. Kết luận

“Sơ đồ cấu trúc hệ thống quản lý tòa nhà (BMS)” không chỉ là một mô hình kỹ thuật, mà còn là nền tảng cho tòa nhà thông minh và bền vững.

Với khả năng kết nối, tự động hóa và tối ưu hóa toàn diện, BMS giúp chủ đầu tư và đơn vị vận hành:

Giảm chi phí
Tăng hiệu quả
Nâng cao trải nghiệm người dùn
